      Синхронизирующие импульсы, подаваемые на вход счетчика, вызывают последовательное изменение его состояний. Выходные сигналы счетчика, определяющие его состояния, подаются на вход дешифратора. Код каждого состояния дешифратор преобразует в единичный сигнал на единственном выходе. Таким образом, последовательность состояний счетчика преобразуется в последовательность сигналов на выходах дешифратора a1 , a2 , ..., an ,a1 ', a2 ', ..., an '.


      Эти сигналы осуществляют последовательную запись букв входного слова в соответствующие элементы памяти и считывание букв выходного слова.
      Заметим, что используемый способ построения распределителя не является единственно возможным. Например, в качестве распределителя может быть применен регистр со сдвигом, в котором записана одна единица.

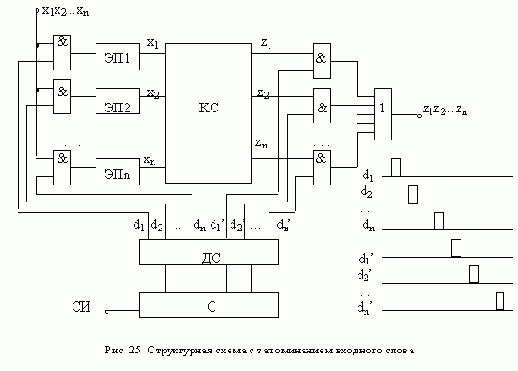

      Приведенная на рис. 25 схема предназначена для переработки слов двоичного алфавита. Если же для представления каждой буквы входного алфавита используется k двоичных символов, то в рассматриваемой схеме потребуется использовать k элементов памяти для хранения каждой буквы входного слова.
      В заключении отметим, что применение описанной схемы существенно упрощает процедуру синтеза, которая в этом случае сводится к реализации комбинационной схемы для системы переключательных функций.  Пред.Страница  След.Страница   Раздел   Содержание
